LCC48封装3.5G/6.25G/10G光模块尺寸图（MPO尾纤输出）
Description
LCC48封装3.5G/6.25G/10G光模块尺寸图（MPO尾纤输出）
模块外型尺寸
模块尺寸单位为毫米
|
尺寸符号 |
L |
L1 |
W |
W1 |
H |
|
最大值 |
16.5 |
11.1 |
16.5 |
11.1 |
4.0 |
|
典型值 |
16.4 |
11.0 |
16.4 |
11.0 |
3.6 |
|
最小值 |
16.3 |
10.9 |
16.3 |
10.9 |
- |

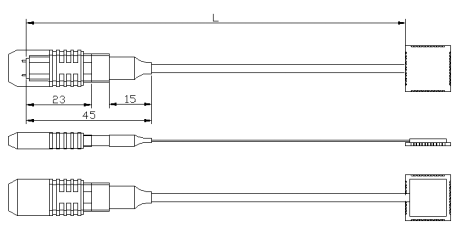

MT尾纤输出长度（L）示意图：
