解决QSFP+与SFP+设备互联的解决方案
Description
有客户询问是否可以提供QSFP+转接4路SFP+的AOC产品。
这款产品是基于QSFP+AOC 的衍生产品。是实现在QSFP+与SFP+设备互联中的关键部件。
解决QSFP+与SFP+设备互联有以下几种解决方案
方案一：北亿纤通光电推荐

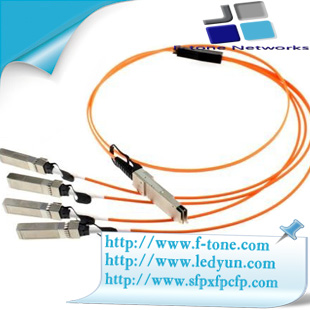

QSFP+ 对4个SFP+ AOC， 北亿纤通已经在2010年批量出货该款产品
方案二：
QSFP+ Transceiver通过MPO带状扇出光纤转换成LC接口，普通光纤接入目标设备SFP+光模块来实现。
造价预算：
1. 1pcs QSFP TRANSCEIVERS. (about 300-400USD)
2. 1pcs MPO FAN cables, 1 METER (ABOUT 50 -80 USD)
3. 4pcs LC-LC patch cord, 50METER (ABOUT 60-80USD)
4. 4pcs SFP+ SR (ABOUT 160-240USD)
方案三：北亿纤通光电推荐

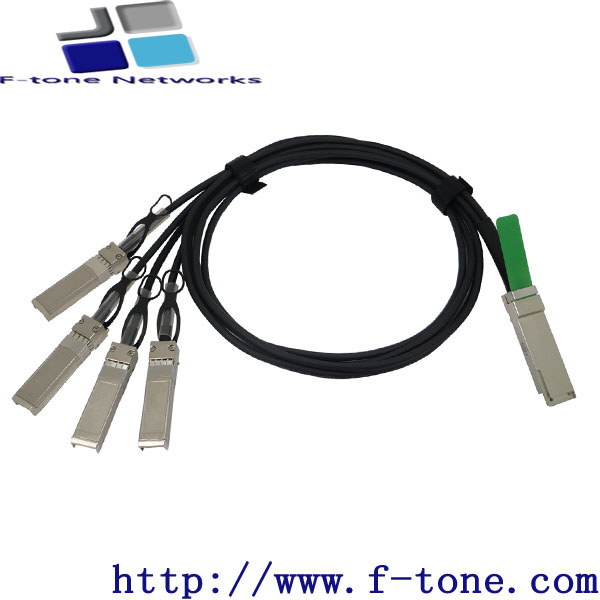

通过QSFP+ 分出4个SFP+高速电缆(北亿纤通产品料号：xxxxx) ，接入OEO模式转换器(北亿纤通产品料号：xxxxx (请文献安排测试是否可以光模块和电缆进行转换) ) ，通过SFP+ Transceiver (北亿纤通产品料号：xxxxx) 转化成光信号接入光纤(北亿纤通产品料号：xxxxx) ，最后到达目标设备接入SFP+光模块(北亿纤通产品料号：xxxxx) 来实现。
造价预算如下:
1. 1pcs QSFP+ - 4SFP+ , 0.5 METER (ABOUT 100USD)
2. 4pcs OEO convertor (ABOUT 100USD)
3. 4pcs SFP+ transceivers (ABOUT 160-240USD)
4. 4pcs LC-LC patch cord, 50METER (ABOUT 60-80USD)
5. 4pcs SFP+ transceivers (ABOUT 160-240USD)
总结:
A方案，是最好的解决方案，北亿纤通已经在2010年批量出货该款产品
B方案，是目前较好选择，但是 QSFP+ transceiver 的供应是一个重要的问题。
C方案，是不错的解决方案。成本经济，配置灵活，在方案一无法交货的情况是，是一种可选的方案。
