XCG系列

集数十年研制生产XC型电连接器的经验,广泛吸取用户宝贵意见,研制开发的新一代主导产品。该产品采用了近年来的一些新技术、新工艺、新材料，可与XC型电连接器完全互换。其突出性能表现在: 安全快速的连接系统、可靠的密封系统: 头座之间的密封垫设计,使接触点与外部坏境隔绝,密封性好,防水汽能力强。头座内部的封层设计,使连接器具有气密性,可承受0.3个大气压力。

机械性能:
● 壳体: 高强度铝合金
● 屏蔽镀层: 镀锌绿色钝化、化学镀镍
● 绝缘体: 热固性材料
● 接触件: 铜合金材料
● 材料: 铜合金 镀层：镀银、镀金
● 震动: 频率10Hz~2000Hz 加速度196m/s²
● 冲击: 加速度980m/s²
● 恒加速度: 980m/s²
● 机械寿命: 1000次

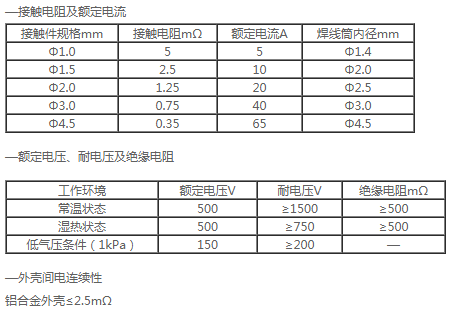

电气性能:

环境性能:
● 使用温度: -55℃～+200℃
● 相对湿度: 40℃时,达95%
● 工作高度: 海拔30000m
● 气密性: 35.5kpa

电连接器还具有良好的防潮湿、防盐雾、防霉菌、防淋雨、防沙尘等性能。
型号命名: 系列主称XCG-线簧式焊接电连接器 XCG 14 T 4 K P1 (W)
壳体号 14-18-22-24-27-30-33-36-39
壳体 T 插头
F 放盘插

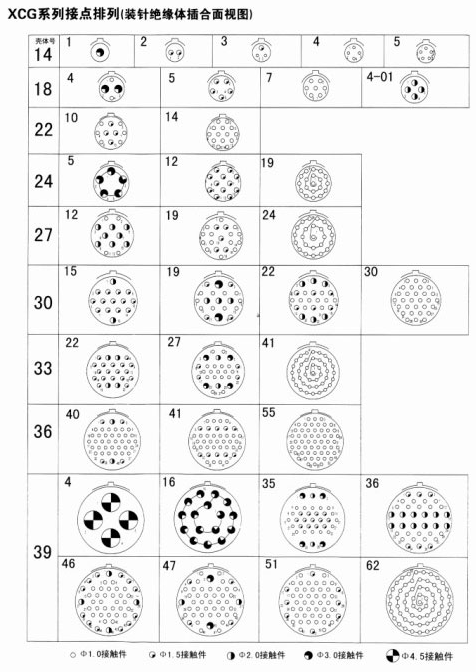

接触件数 1~62（参见“接点排列图”）
接触件 Z 插件镀银 Z1插针镀金
K 插孔镀银 K1插孔镀金
壳体镀层及尾部附件

举例:
XCG系列14放盘装镀银插孔插座（尾部有螺纹）,接触件数为4芯,屏蔽,镀锌军绿色钝化,W键位,型号为: FT-75-XCG14F4KP3（W）
XCG系列14型装镀银插座针对插头,接触件数为4芯,屏蔽,镀锌军绿色钝化,W键位,型号: ft-75-XCG14T4ZP3（W）

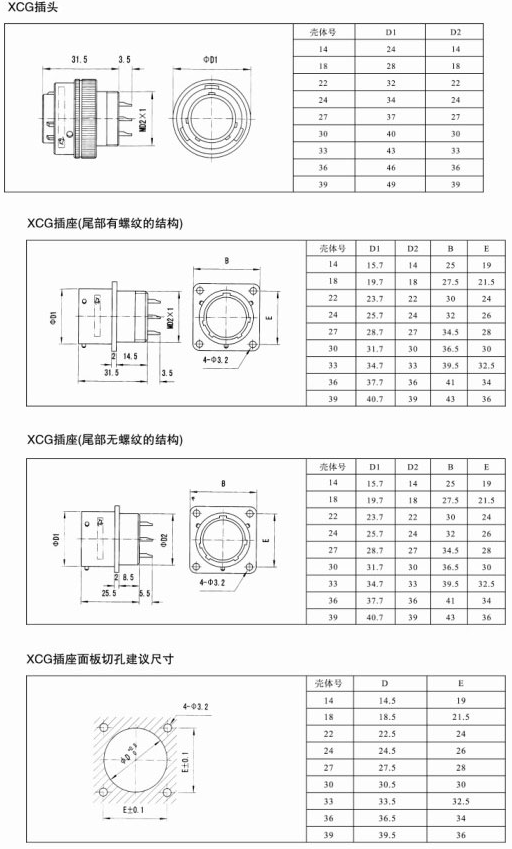

外形尺寸:
