CXCH系列
Description
CXCH系列
为XC系列派生产品,主要技术性能与XCH基本相同,插头、插座端接方式为焊接,可应用于各种恶劣环境,主要技术性能符合GJB2889。
环境性能
● 工作温度: -55℃~+200℃
● 相对湿度: 40℃时达95%
● 工作高度: 海拔30000m
● 振动: 频率10Hz~2000Hz加速度147m/s²
● 冲击: 加速度490m/s²
● 恒加速度: 490m/s²
● 有良好的防盐雾、防潮湿、防霉菌、防淋雨、防沙尘等性能

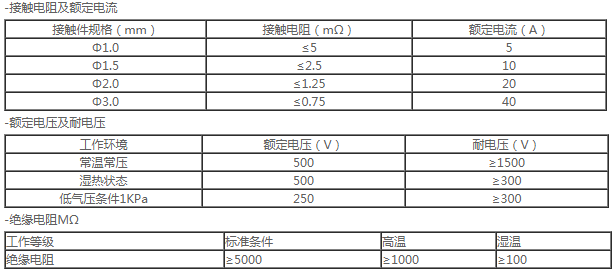

电器性能:
机械性能
● 壳体: 高强度铝合金材料
● 非屏蔽镀层: 阳极氧化着色
● 屏蔽镀层: 镀锌彩虹色钝化或军绿色钝化、化学镀镍
● 绝缘体: 热固性材料
● 接触件: 铜合金材料镀层金、银
● 机械寿命: ≥1000次

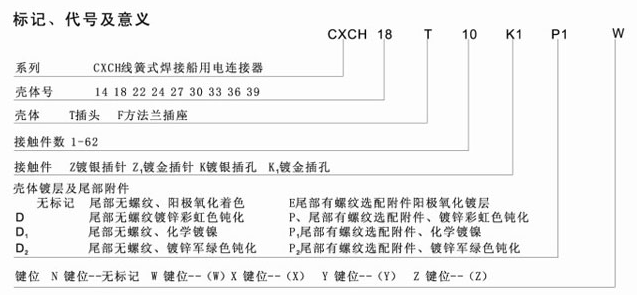

标记、代号及意义
