Y50DX系列圆形电连接器
Description
Y50DX系列圆形电连接器
环境性能:
● 工作温度: -55℃~+125℃
● 相对湿度: 40℃时达95%
● 工作高度: 海拔30000m
● 振动: 频率10Hz~2000Hz,加速度196m/s²
● 恒加速度: 490m/s²
● 密封性: 耐压0.2MPa
● 防盐雾、防潮湿、防霉菌性能等,符合GJB101A-97标准要求

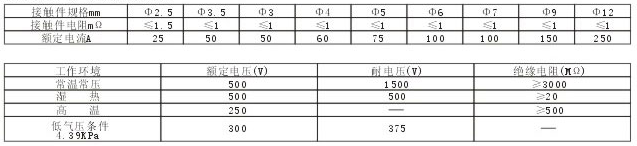

电气性能:
机械性能:
◆ 壳体: 高强度铝合金材料不锈钢
◆ 非屏蔽镀层: 阳极氧化着色
◆ 屏蔽镀层: 镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍
◆ 绝缘体: 耐热热塑性材料
◆ 接触件: 铜合金材料表面镀金
◆ 机械寿命: 500次

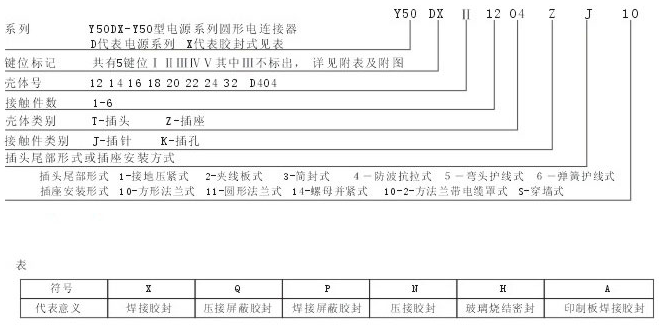

标记、代号及意义:
Y50X类圆形电连接器接触件组合代表图表
健槽的转位角度值,角度位置见图:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
