标准光模块
1310nm-10Gbps双纤双向超短型光收发一体模块
Description
1310nm-10Gbps双纤双向超短型光收发一体模块
描述
FTRS-131X-xx型光收发模块主要应用于光背板传输、高可靠性高数据率点对点光纤通信、数字雷达阵列等各种数字光通信领域，具有体积小、抗振动、抗电磁干扰、耐湿热等特点。模块外形使用全金属结构，将发送和接收部分封装在一个小尺寸金属壳体内，采用12Pin排针电接口，发射波长为1310nm，发射通道和接收通道工作速率可到10.3125Gbps，光接口为可插拔的标准LC连接器接口，工作温度为-40～85℃。
特性描述
● 支持 10.3125G/s双向连接
● 适应于高速信号完整性的表贴I/O引脚
● 金属封装，具有较低的EMI
● 军品级温度范围，采用抗振动设计
● 内建数字诊断功能
● 3.3 V单电源供电
● 功耗小于1W
应用
● 10GBASE-LR
● 高可靠性高数据率点对点光纤通信
● 数字雷达阵列
● 光背板传输

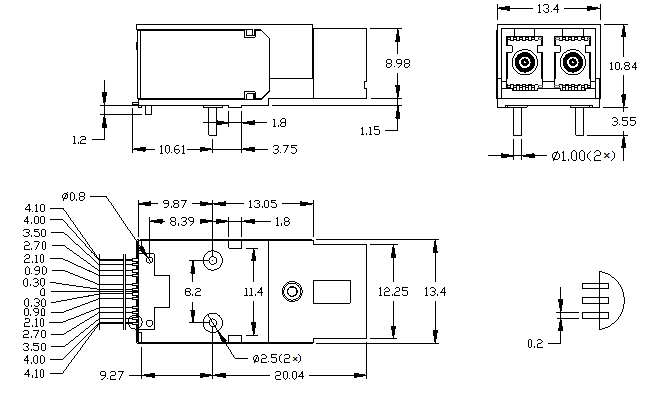

LC接头外形尺寸

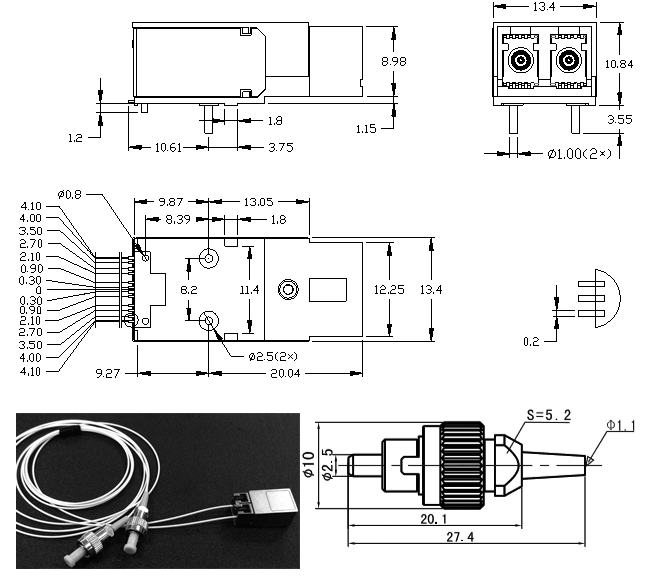

尾纤式-FC接头外形尺寸
订购信息/Ordering information
|
Part Number |
Product Description |
|
FTRS-131X-02 |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-2km-商业级 |
|
FTRS-131X-02I |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-2km-工业级 |
|
FTRS-131X-02M |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-2km-军品级 |
|
|
|
|
FTRS-131X-10 |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-10km-商业级 |
|
FTRS-131X-10I |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-10km-工业级 |
|
FTRS-131X-10M |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-10km-军品级 |
|
|
|
|
FTRS-131X-20 |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-20km-商业级 |
|
FTRS-131X-20I |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-20km-工业级 |
|
FTRS-131X-20M |
FTRS双纤双向超短型封装-LC接头- 1310nm-10Gbps-20km-军品级 |
|
|
|
|
FTRP-131X-02F |
FTRS双纤双向超短型封装尾纤式-FC接头- 1310nm-10Gbps-2km-商业级 |
|
FTRP-131X-02FI |
FTRS双纤双向超短型封装尾纤式FC接头- 1310nm-10Gbps-2km-工业级 |
|
FTRP-131X-02FM |
FTRS双纤双向超短型封装-尾纤式FC接头- 1310nm-10Gbps-2km-军品级 |
|
|
|
|
FTRP-131X-10F |
FTRS双纤双向超短型封装尾纤式-FC接头- 1310nm-10Gbps-10km-商业级 |
|
FTRP-131X-10FI |
FTRS双纤双向超短型封装尾纤式FC接头- 1310nm-10Gbps-10km-工业级 |
|
FTRP-131X-10FM |
FTRS双纤双向超短型封装-尾纤式FC接头- 1310nm-10Gbps-10km-军品级 |
|
|
|
|
FTRP-131X-20F |
FTRS双纤双向超短型封装尾纤式-FC接头- 1310nm-10Gbps-20km-商业级 |
|
FTRP-131X-20FI |
FTRS双纤双向超短型封装尾纤式FC接头- 1310nm-10Gbps-20km-工业级 |
|
FTRP-131X-20FM |
FTRS双纤双向超短型封装-尾纤式FC接头- 1310nm-10Gbps-20km-军品级 |
注： CWDM波长可供选择
本产品为FTRP系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
