3CH CCWDM Module
Description
3CH CCWDM Module
1.产品描述/Description:
Mux+Demux,金属盒50x50x6.2,1310,1410,1510,900um,50±3cm,LC/UPC
2.性能规格/Performance Specifications
|
参数/Parameters |
Specifications |
Unit |
|
|
工作波长/Operating Wavelength |
1260~1620 |
nm |
|
|
通道/Channel |
1310,1410,1510 |
nm |
|
|
通道间隔/Channel Spaceing |
20 |
nm |
|
|
◊带宽（@-0.5dB）/Channel Passband(@-0.5dB bandwidth) |
±6.5 |
nm |
|
|
◊插入损耗1/Insertion Loss1 |
≤1.0 |
dB |
|
|
◊隔离度/Isolation |
相邻/Adjacent |
≥30 |
dB |
|
非相邻/Non-adjacent |
≥40 |
dB |
|
|
温度相关损耗/Insertion Loss Temperature Sensitivity |
≤0.5 |
dB |
|
|
偏振相关损耗/Polarization Dependent Loss |
≤0.20 |
dB |
|
|
偏振模色散/Polarization Mode Dispersion |
≤0.2 |
ps |
|
|
◊平坦度/Ripple |
≤0.5 |
dB |
|
|
方向性/Directivity |
≥50 |
dB |
|
|
回波损耗/Return Loss |
≥45 |
dB |
|
|
最大光功率/Maximum Power Handing |
300 |
mW |
|
|
◊工作温度/Operating Temperature |
-10~+70 |
℃ |
|
|
储存温度/Storage Temperature |
-40~+85 |
℃ |
|
|
光纤类型/Fiber Type |
900um loose tube, G657A1 |
/ |
|
|
套管颜色/Loose tube color |
White/白 |
/ |
|
|
光纤长度/Fiber Length |
0.50±0.03(包含连接头) |
m |
|
|
连接头/Connector |
LC/UPC |
/ |
|
|
封装尺寸/Package size |
50x50x6.2 |
mm |
|
*备注/ Notes: 1. 所有插入损耗值包括连接头之损耗值。/1. Insertion Loss tested with connector.

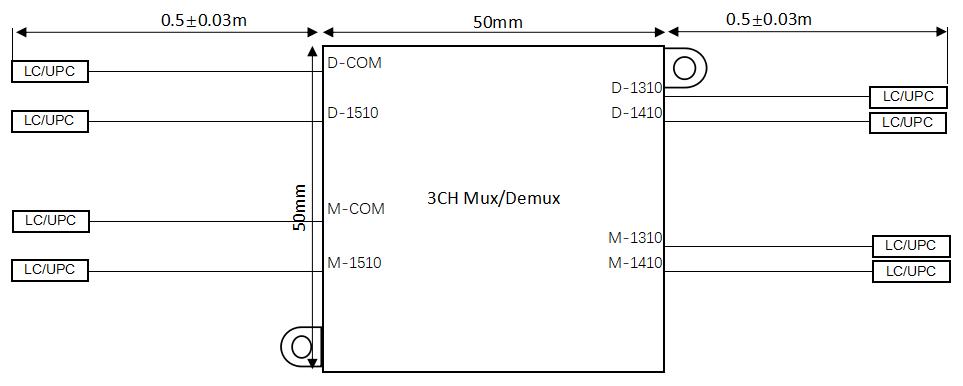

3.示意图/ Dimension:

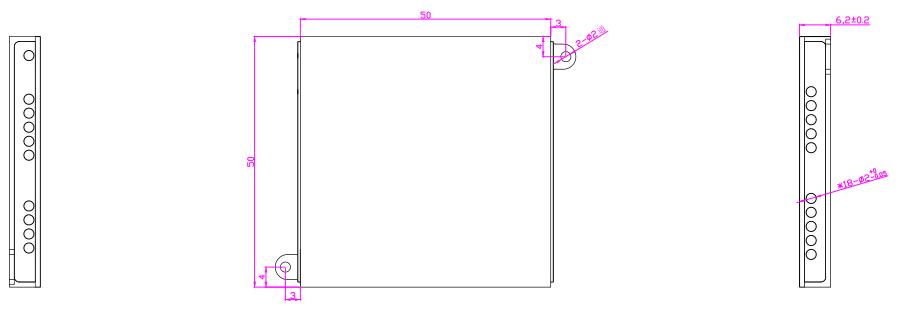

4 .机械尺寸/Mechanical Dimensions
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-13系列，仅展示部分参数，如有需要，请您联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
