2光2电插头
Description

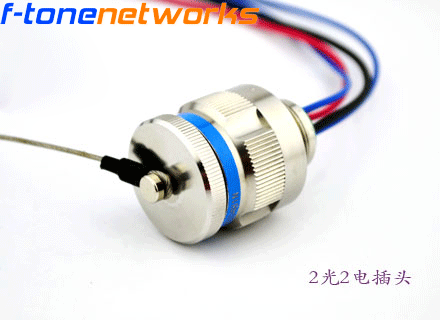

2光2电插头
产品简介
2光2电连接器采用三头螺纹快速连接， 同时采用五键定位， 有盲插和防错插及抗振功能， 接头采用不锈钢 316L材质、接触件密度高、抗电磁屏蔽功能，光纤组件可拆卸，方便现场安装，连接器损耗小、可靠性高；具有防水、防尘、耐腐蚀等特点。此接头含 2路光纤，2 路供电，电源线支持 4 平方。
产品特点
-
不锈钢外壳 SUS316L 应用于海洋环境
-
抗力能力强，可抗拉 500KG
-
防水密封，确保使用过程中供电与光信号的良好传输
-
2 路电源线、2路光纤信号
主要应用于
产品参数
| 插损 | 单模 | ≤1.0dB(典型≤0.5dB) |
| 多模 | ≤1.0dB(典型≤0.2dB) | |
| 回损 | 单模 | ≥50dB |
| 机械性能 | 插头 | ≤500N（主缆） |
| 插座 | ≤30N（分支光缆） | |
| 使用温度 | -40℃～85℃ | |
| 防护等级 | IP67 |
|
常用分支接头
常用连接方案
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
Related Products
野战 C 型连接器-4芯
野战 C 型连接器-4芯
产品简介
专为军用野战光缆配套设计，中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插；连接损耗小、可靠性高；坚固、防水、防尘、耐恶劣环境等特点，可用于各种野战军用光纤通信网络、军用计算机系统、机载或舰载设备、抢修光缆系统等野外光路临时连接。
野战 C 型连接器-4芯插座
野战 C 型连接器-4芯插座
产品简介
专为军用野战光缆配套设计，中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插；连接损耗小、可靠性高；坚固、防水、防尘、耐恶劣环境等特点，可用于各种野战军用光纤通信网络、军用计算机系统、机载或舰载设备、抢修光缆系统等野外光路临时连接。
野战 C 型连接器-6芯
野战 C 型连接器-6芯
产品简介
专为军用野战光缆配套设计，中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插；连接损耗小、可靠性高；坚固、防水、防尘、耐恶劣环境等特点，可用于各种野战军用光纤通信网络、军用计算机系统、机载或舰载设备、抢修光缆系统等野外光路临时连接。
野战D型连接器-2芯
野战D型连接器-2芯
产品简介
专为军用野战光缆配套设计，中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插；连接损耗小、可靠性高；坚固、防水、防尘、耐恶劣环境等特点，可用于各种野战军用光纤通信网络、军用计算机系统、机载或舰载设备、抢修光缆系统等野外光路临时连接。

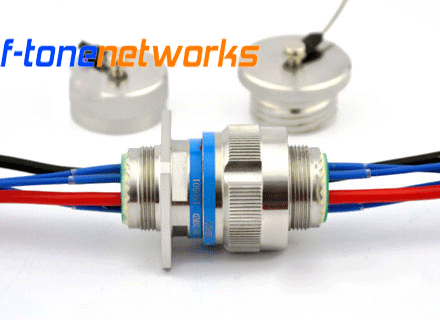

2光2电插头插座
