400G QSFP-DD 2×FR4 DML 2km光收发模块
Description
400G QSFP-DD 2×FR4 DML 2km光收发模块
产品描述
北亿纤通的400G QSFP-DD 2×FR4光收发模块用于数据中心的中等距离互连，符合IEEE 802.3cn 400GBASE-2xFR4以太网传输协议。该模块可将8路50Gbps PAM4电信号转换为8路50Gbps PAM4光信号（2xFR4），也可将8路50Gbps PAM4光信号（2xFR4）转换为8路50Gbps PAM4电信号，最高支持2km链路传输。
产品特性
● 8×53.125Gbps PAM4 400GAUI-8电气接口
● 8通道基于DML的发射器 (2xFR4)
● 功耗<9W
● 热插拔QSFP-DD封装
● 单模光纤传输距离可达2km
● Dual Duplex LC光口
● 内置数字诊断功能
● I2C管理接口
● 符合CMIS 4.0
● 工作温度0℃至+70℃
● 3.3V供电电压
● 符合RoHS标准（无铅）
产品参数
产品类型：光模块
应用场景：数据中心
传输速率：400G
传输协议：Ethernet
封装类型：QSFP-DD
最大传输距离：2km-20km
传输介质：SMF
中心波长：CWDM
接口类型：Dual Duplex LC

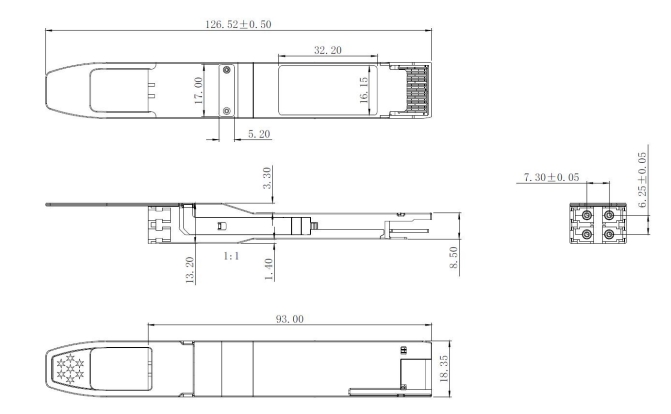

产品尺寸
订购信息
| 产品型号 | 产品描述 |
|---|---|
| FTQD-4H-2FR4-02xx | 400GE QSFP-DD 2×FR4 DML 2km光收发模块,带DSP功能 |
本产品为FT-Y1系列，仅展示部分参数，如有需要，请联系我们。
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
