标准光模块
500MHz to 40GHz模拟光收发模块
Description
500MHz to 40GHz模拟光收发模块
特点
● 低噪声
● 平坦的频率响应
● 大动态范围
● 出色的 EMC/EMI 设计
● 超宽的工作频率范围：500MHz to 40GHz
● 带有 APC&ATC 电路确保输出光功率和线性随温度极小变化
运用
● 天线拉远
● 保密通信
● 光纤延迟线
● 分布式天线系统
● 宽带无线通信
绝对最大额定值
|
项目 |
符号 |
测试条件 |
最小 |
最大 |
单位 |
|
光发模块工作温度范围 |
Tc |
-10 |
+60 |
°C |
|
|
光发模块存储温度范围 |
Tstg |
-40 |
+85 |
°C |
|
|
光收模块工作温度范围 |
Tc |
-55 |
+85 |
°C |
|
|
光收模块存储温度范围 |
Tstg |
-55 |
+85 |
°C |
|
|
直流工作电压 |
VD |
+16V@光发模块 +6V@光收模块 |
V |
||
|
射频输入功率 |
PRF |
25 |
dBm |
||
|
相对湿度 |
HR |
95 |
% |
||
|
大气压强 |
PR |
86 |
106 |
kpa |
|
|
静电等级 |
人体模型 |
Class 1A |
典型指标
|
项目 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
工作频率范围 |
500M ~ 40G |
Hz |
|||
|
光波长 |
光发 |
可选 |
nm |
||
|
光收 |
1100~1620 |
||||
|
发射光功率 |
+25℃，Tx |
-- |
7 |
-- |
dBm |
|
增益 (1) |
10GHz |
-30 |
-26 |
-- |
dB |
|
带内波动 |
500MHz ~ 40GHz |
-- |
±4 |
±5 |
dB |
|
回波损耗(50 Ω) |
500MHz ~ 40GHz |
-- |
-10 |
-5 |
dB |
|
输 入 P-1dB |
1GHz |
-- |
22 |
-- |
dBm |
|
SFDR (1) |
20GHz |
100 |
103 |
-- |
|
|
输入三阶交调点(1) |
20GHz |
15 |
18 |
-- |
|
|
噪声系数 (1) |
20GHz |
-- |
35 |
38 |
|
|
功耗 |
+15V,Tx no Gain |
-- |
4 |
10 |
W |
|
+5V, Rx no Gain |
-- |
0.35 |
0.5 |
||
|
工作电压 |
TX:+12 ~ +15 RX:+5 |
VDC |
|||
说明: 用 1 米光纤进行测试
接头定义
|
类型 |
接头 |
|
射频接口 |
V 型 母 头 (2.4 mm,50Ω) |
|
光接口 |
FC/APC |
|
光纤类型 |
SMF-28(标准) |
|
供电和告警 |
DB9 母头 |
管脚定义
光发模块
|
引脚 |
名字 |
方向 |
说明 |
|
1 |
POWER |
Ⅰ |
+12 ~ +15V |
|
2 |
POWER |
Ⅰ |
+12 ~ +15V |
|
3 |
GND |
Ⅰ |
电源地 |
|
4 |
GND |
Ⅰ |
电源地 |
|
5 |
LD MON |
O |
光发模块输出光功率监控，输出 0~4V，4V 是最大输出光功率，0V 是输 出光功率为零。 |
|
6 |
LD ALM |
O |
光发模块告警，告警电压为+5V. |
|
7 |
NC |
预留 |
|
|
8 |
NC |
预留 |
|
|
9 |
ENB |
Ⅰ |
控制光模块工作状态，当 VEN ≥ 4.5V，模块打开，并开始工作；当 VEN≤0.5V，模块关闭。 |
光收模块
|
管脚 |
名字 |
方向 |
说明 |
|
1 |
GND |
Ⅰ |
电源地 |
|
2 |
电源 |
Ⅰ |
+5V |

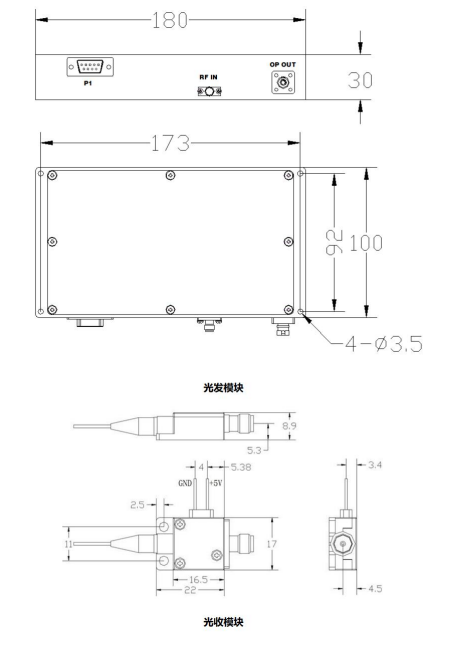

机械结构（ 单位: mm)
订购信息
光发模块：
|
FTRFT |
- |
0 |
A |
N |
xxx |
F |
V |
- |
T |
200 |
|
光发模块 |
放大 N: 不带放大 |
发射波长550：1550nm 支持 DWDM |
FC/APC |
V 型 |
温度范围 T: -10 to 60℃ |
光收模块：
|
FTRFR |
- |
0 |
A |
N |
B00 |
F |
V |
- |
P |
000 |
|
光收模块 |
放大 N: 不带放大 |
波长范围 1100nm ~ 1620nm |
FC/APC |
V 型 |
温度范围 T: -55 to 70℃ |
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
