标准光模块
CWDM 模拟发射光模块
Description
CWDM 模拟发射光模块
描述
发射模块将射频信号转换为光信号输出，输出波长符合ITU CWDM和DWDM标准。接收模块将输入的光信号转换为射频信号输出。模块金属腔体密封，具备一定的抗电磁兼容能力。
特点
● 发射响应频率：5~12000MHz（无制冷CWDM）5~18000MHz（制冷DWDM）
● DWDM发射波长：18~62(C波段ITU间隔)
● CWDM发射波长：1290~1370nm(间隔20nm)
● 输出光功率：10dBm
● 发射RIN：≤-155dB/Hz
● 接收响应频率：5~18000MHz
● 发射输入P-1dB：≥+15dBm
● 光电/电光转换插损：≤30dB
● 谐波抑制：≤30dBc
● 1MHz杂散抑制：≤65dBc
● 幅度一致性(定制)：≤±1.5dB
● 相位一致性(定制)：≤±3o
● 带内平坦度(定制)：≤3dB
● 输入/输出驻波：≤2（50Ω）
应用
● 光通信
● 无线通信
● 5G

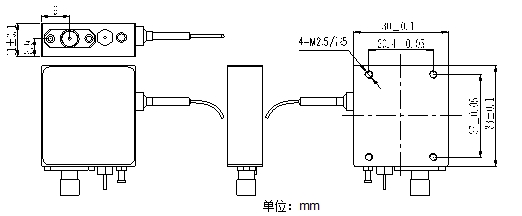

外形尺寸图
CWDM发射模块、接收模块
DWDM发射模块
带放大接收模块
订购信息
|
型号 |
名称 |
描述1 |
描述2 |
描述3 |
|
FT-49-TxxCSLPTPF |
低相噪时钟发射模块 |
xx CWDM波长 |
S波段 |
波段可选 |
|
FT-49-TxxCCLPTPF |
低相噪时钟发射模块 |
xx CWDM波长 |
C波段 |
波段可选 |
|
FT-49-TxxDSLPTPF |
低相噪时钟发射模块 |
xx DWDM波长 |
S波段 |
波段可选 |
|
FT-49-NxxCLPLTPF |
模拟发射模块 |
xx CWDM波长 |
L波段 |
波段可选 |
|
FT-49-NxxDLPLTPF |
模拟发射模块 |
xx DWDM波长 |
L波段 |
波段可选 |
|
FT-49-N55WLPLRPF |
模拟接收模块 |
55 长波接收 |
L波段 |
波段可选 |
|
FT-49-N55WLPWGPF |
模拟接收模块（增益） |
55 长波接收 |
L波段 |
波段可选 |
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
