1 产品简介
该产品为高稳定度输出掺铒光纤放大器，核心器件采用高可靠性的PUMP激光器，采用独特的APC (自动功率控制), AGC (自动增益控制) 和ATC(自动温度控制)电路, 使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。 专业的GFF设计和出色的光路设计保证了平坦度和噪声系数

Figure 1-1 功能图示

该CATV大功率放大器模块支持以下功能:

➢ 低噪声系数

➢ 高稳定性和可靠性

➢ 高饱和输出功率

➢ 高精度的AGC/APC/ACC 电路

➢ 高集成机械和电路结构

➢ 智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％

➢ 提供OEM 服务

2 技术指标
2.1环境性能指标

Table 2-1环境性能指标

Table 2-2 光性能指标

3 电气接口定义

Table 3-1 PIN 定义

备注:

（1）串行输入:LVTTL-RX，9600 band 输入.

（2）串行输出:LVTTL-RX，9600 band 输出.

（3）保留PIN: NC

电气接口:SAMTEC TCSD-15-01-F-N, 2.0mm跨度，15 PIN×2，公头

4 机械尺寸

尺寸:90*70*15mm

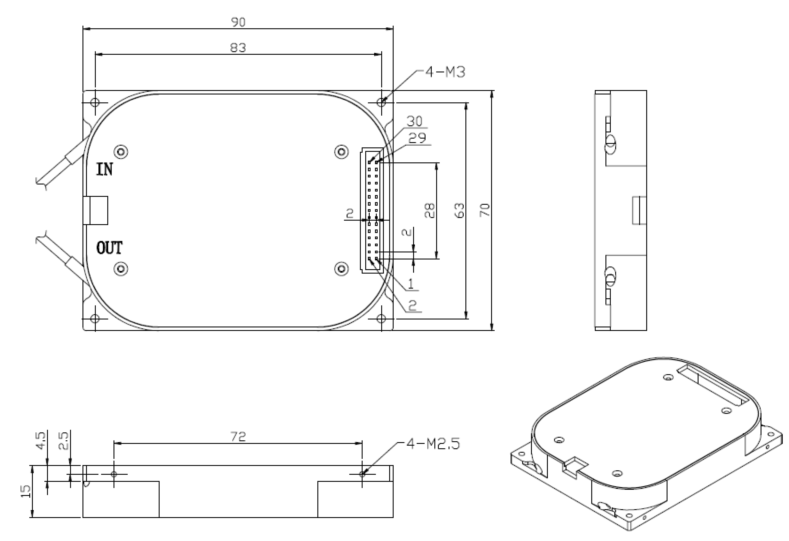

Figure 4-1 结构图

5 订购信息

FT-27-MP-----31----- Application-----Gain ----- Output-----  Voltage

备注:

输入=输出-增益；

输入范围： 20dB.
