JF5型脱落电连接器

JF3-256脱落电连接器适用于战略技术武器系统、航天运载系统级间,以及与地面设备之间的电气线路连接和自动分离,以及类似需要自动分离的场合。连接方式为手轮式,分离方式为电磁解锁和机械解锁,m瞬间强制分离

JF5自动分离脱落连接器
● 连接方式为手轮式
● 分离方式为电磁解锁和机械解锁，瞬间强制分离
● 插头如配置适用的机械手、光学探头及控制电路,可实现自动插合和自动分离脱落
● 密封式插座具有水密、气密功能
● 插座插合面可耐瞬时2000℃的高温火焰
适用范围
JF5自动分离脱落连接器连接方式为手轮式,分离方式为电磁解锁和机械解锁瞬间强制分离。插头如配置实用的机械手,光学探头级控制电路,可实现自动插合和自动分离脱落。密封式插座具有水密气密功能,适用于战略战术武器系统、航天运载系统级间,以及与地面设备之间的电气线路连接和自动分离,以及类似需要自动分离的场合。
使用环境条件
工作温度: -40℃～85℃
相对湿度: 40±2℃时相对湿度90%～95%
工作气压: 7.9×102Pa～5.06×105Pa
正弦振动: 加速度200m/s2
冲 击: 加速度980m/s2
加 速 度 加速度350m/s2
注：插合时上述3项加速度值减半
淋 雨: 降雨强度5mm/min
屏蔽效果: 在场强5万伏/米,频谱范围小于100MHz
条件下泄漏衰减不小于60dB

主要技术特性:

机械分离力: 50N～200N
电磁分离: DC 27±3V,≤5A（线包阻值6Ω～7Ω）
密封性: 2MPa
机械寿命: 500次
执行标准: Q/Ag1.074-2000《JF5-231脱落电连接器详细规范》

① 矩形脱落电连接器
② 设计序号
③ 芯数: 231
④ 电连接器类别: TD –电动插头,Z1-单层插座,ZM-密封插座,Z3-三层密封插座
⑤ 特征类别: A-装状态开关，不装状态开关不标注

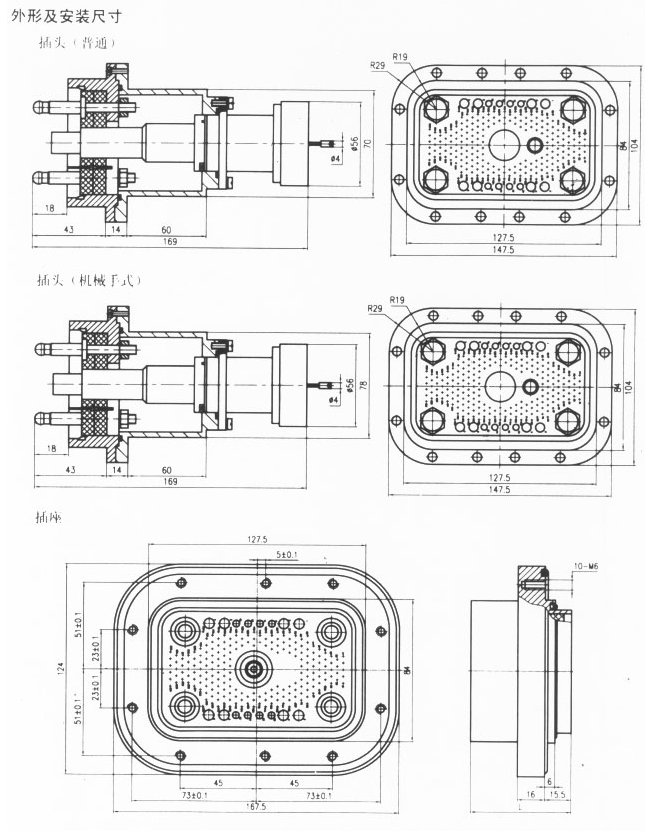

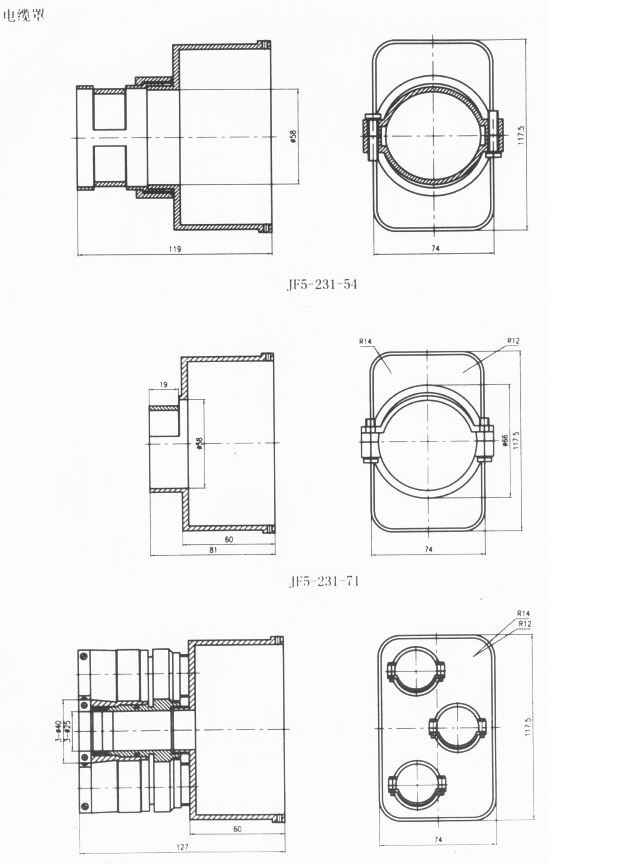

⑥ 电缆罩形式: 1-长单出口电缆罩,2-短单出口电缆罩,3-三出口电缆罩（小编号处出口）,4-三出口电缆罩（大编号处出品）

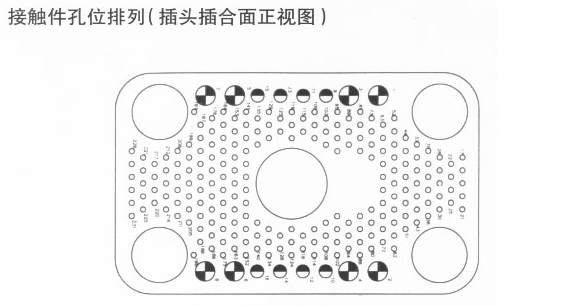

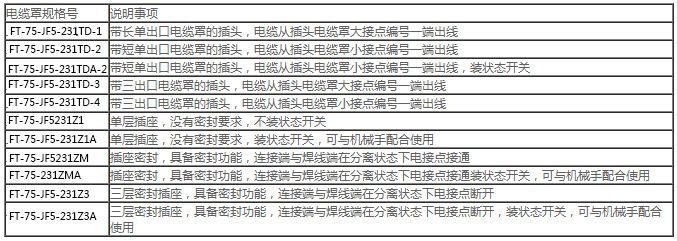

型号规格:
