JYS系列 微型2芯光缆组件

型号：JYSK22N02-2ST-3/0.3m-S3-K、JYSK22N02-2ST-15/0.3m-S3-K

1、产品外形及尺寸及详细要求

1.1 JYSK22N02-JYSK22N02-5m （3.0 2芯单模铠装光缆）

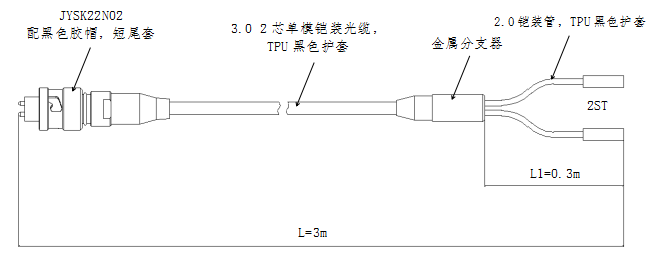

1.1、JYSK22N02-2ST-3/0.3m（3.0 2芯单模铠装光缆）
1.1.型号说明：产品一端为1个JYSK22N02插头，另一端为2个ST接头，主缆为3.0 2芯单模铠装光缆，TPU黑色护套，长度3m，分支光缆为2.0铠装管，TPU黑色护套，长度0.3m（包含总长之内）
链路损耗：≦0.6+0.6+0.4dB/km*Lm（1310nm）

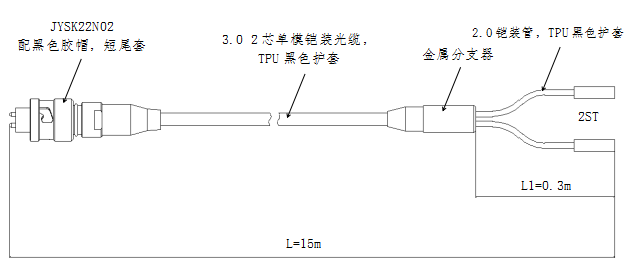

1.2、JYSK22N02-2ST-15/0.3m（3.0 2芯单模铠装光缆）
1.2.型号说明：产品一端为1个JYSK22N02插头，另一端为2个ST接头，主缆为3.0 2芯单模铠装光缆，TPU黑色护套，长度15m，分支光缆为2.0铠装管，TPU黑色护套，长度0.3m（包含总长之内）。
链路损耗：≦0.6+0.3+0.4dB/km*Lm（1310nm）

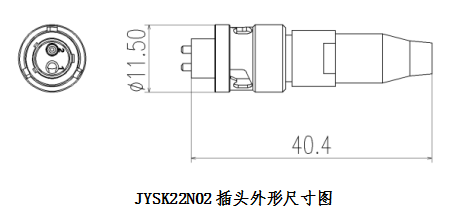

2、插头插座外形尺寸图

3、光缆组件参数

4、光缆参数

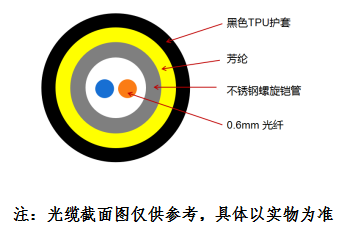

4.1 光缆截面图

4.2 光缆特性

5、包装规范
1、产品独立包装袋包装，每袋1条，标签贴在PE袋左上角
2、随货附发货清单
3、ZLTC标准包装或中性包装

注：本产品有全国产化型号可选
