OLP光线路保护设备,OLP干线保护方案
产品介绍
北亿纤通开发的OLP光线路保护设备外观采用1U高度设计，可安装于标准的19寸机柜中。此 OLP设备用于1+1光纤链路备份，它能在主光路发生故障的情况下，自动切换到备用光路，以维持光信号的传输。

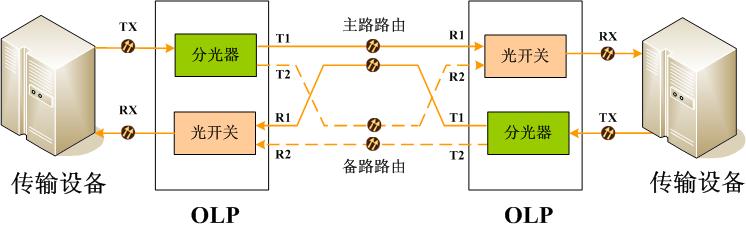

1+1保护方式图解：
功能特点
- 接口光路状态指示灯显示
- 切换阀值功率和报警阀值功率可通过设备LCD屏幕或网管通道设置
- 具有两种工作模式：自动返回主路模式和无自动返回模式
- 接收端的主设备切换时间有自动、强制手动和远程切换
- 自动切换时间小于20ms
- 双电源冗余，支持热插拔
- 具有WEB,CLI,SNMP远程网管功能
技术参数
|
系统参数
|
技术指标
|
|
|
校准波长
|
1310 & 1550nm
|
|
|
发送端插入损耗
|
< 4.0dB
|
|
|
接收端插入损耗
|
< 1.5dB
|
|
|
回波损耗
|
≥ 45dB
|
|
|
串扰
|
> 55dB
|
|
|
偏振相关损耗
|
<0.1dB
|
|
|
光功率监测范围
|
-50~20dBm
|
|
|
切换时间
|
< 20ms
|
|
|
自动切换阀值功率
|
-30dBm
|
|
|
切换方式
|
自动、强制手动、远程
|
|
|
输入/输出光接口
|
SC/APC、SC/PC、FC/APC、FC/PC
|
|
|
网管接口
|
RJ45、RS232
|
|
|
网管方式
|
CLI 、WEB、SNMP
|
|
|
产品尺寸
|
19”1U标准机箱
|
|
|
环境要求
|
工作温度
|
-10℃~ 60℃
|
|
存储温度
|
-40℃~ 80℃
|
|
|
相对湿度
|
5％ ~ 95％ 无凝结
|
|
|
电源要求（标值）
|
220V/AC，50Hz；-48V/DC（可选配）
|
|
|
安全与EMC
|
符合FCC、UL、CE、TUV、CSA标准
|
|
|
功耗
|
< 5W
|
|
