标准光模块
双纤双发表贴型光收发模块
Description
双纤双发表贴型光收发模块
描述
FTDI-2T1324双纤双发表贴型光收发模块将两通道发送封装在一个小尺寸金属壳体内，增强了模块抗电磁干扰能力。单通道光发射部分采用大功率LD，发送信号引脚（TD+和TD-）接口电平标准为CML。模块经过严格的军品级筛选及环境试验，保证了模块的可靠性和环境适应性，具有抗振动、抗电磁干扰、耐湿热、温度适应性强等特点，广泛适用于机载、舰载、高海拔等环境。模块体积小，重量轻，全金属结构，高度仅8mm，易于安装在空间狭小的插板或机箱内。
特性
● 更紧凑的结构设计——模块高度仅8mm
● 适应于高速信号完整性的表贴I/O引脚
● 全金属外壳
● 军品级温度范围，采用抗振动设计
● 仅使用+3.3 V单电源
● 光接口形式为DIN式
应用
FTDI-2T1324双纤双发表贴型光收发模块提供一个可靠的、高效的数字光纤通信应用，传输速率最高达2.5Gbps，传输距离最远可达30km。
模块可广泛应用于各种数字光通信系统，如千兆位以太网、光纤通道、SONET/SDH、交换机等。

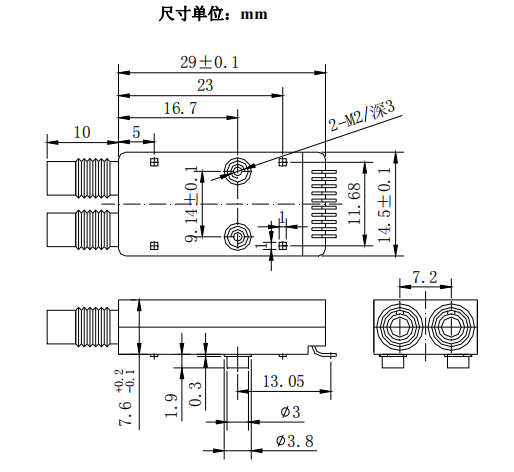

外形尺寸图
模块安装示意图（顶视图）
模块安装示意图

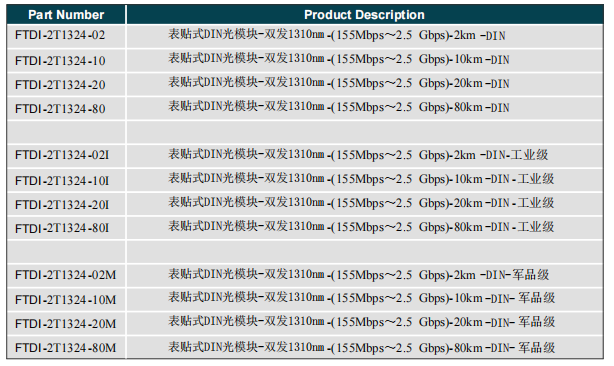

定购信息
注：本产品有全国产化型号可选
本产品为FTDI系列光模块，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
