什么是QSFP+AOC有源光缆？
Description

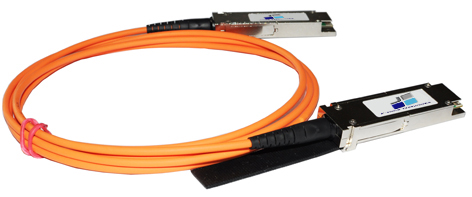

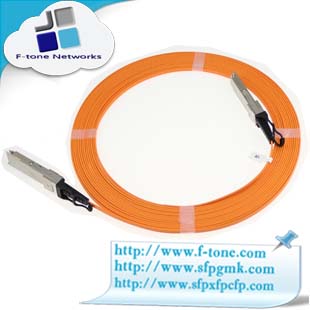

QSFP+AOC有源光缆是一款面向短距离多重通道数据通信和互连应用所设计的高效集成型电缆组件产品，每个信号方向有4个数据通道，在单一模块中达到40Gbps的带宽总合，每通道可以以10Gbps速度工作，通信距离由1到100米，适用于超级计算机与基于InfiniBand标准的SDR、DDR和QDR等应用场合。 QSFP+AOC 是实现并行光互连的核心部件，由带状OM3光缆连接两个高速40G 并行光模块（具有四个850nm VCSEL 发射通道、四个PIN接收通道，速率均为10 Gbps）组成
Related Products
光模块参数
对于硬件开发工程师而言，光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，只需要了解光模块的如下3种主要参数就可以顺利开展工作了，不断更新中.........
光模块的作用
光模块的作用：光模块是起到光电转换作用的一种连接模块，其中发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。不断更新中.........
光模块类型
光模块，英文原称是optical module。它包括光接受模块、光发送模块、光收发一体模块、光转发模块等。
Transponder(光转发器)：除了具有光电变换功能外，还集成了很多的信号处理功能，如：MUX/DEMUX、CDR、功能控制、性能量采集及监 控等功能。常见的Transponder 有：200/300pin MSA，XENPAK，以及X2/XPAK 等。
Transceiver(光收发一体模块)：主要功能是实现光电/电光变换，常见的有：SFF、SFP、SFP+、GBIC、XFP 等。
不断更新中.........
SFP标准
SFP MSA《可插拔小封装光收发模块多源协议》
介 绍了SFP光收发模块的“Package Dimensions”, “Cage and Electrical Connector System”, “Host Board Layout”, “Electrical Interfaces”, and “Front Panel Bezel Requirements"等标准。
QSFP+ 40G光模块
QSFP+封装光模块的接头处有“L”形凹槽的一面为光模块的正面，如图7-5中的上面。插入接口时，应正面向上。由于40G规范未明确要求，业界标准未统一，所以各型号光模块的诊断信息会有缺少。这是业界普遍存在的现象，其不会影响光模块的正常业务功能。
解决QSFP+与SFP+设备互联的解决方案
有客户询问是否可以提供QSFP+转接4路SFP+的AOC产品。
这款产品是基于QSFP+AOC 的衍生产品。是实现在QSFP+与SFP+设备互联中的关键部件。
解决QSFP+与SFP+设备互联有以下几种解决方案
