松套层绞式非铠装阻燃光缆（OCTAZ）
Description

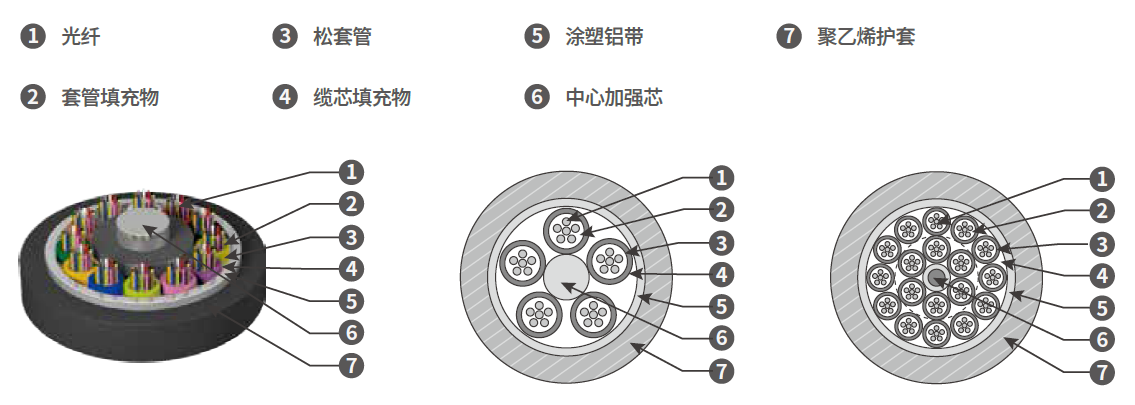

FT-AE-OCTAZ 光缆的结构是将250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制阻燃护套成缆。
产品标准
北亿纤通FT-AE-OCTAZ 光缆符合YD/T 1114 标准。
产品特点
• 具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 特别设计的紧密的光缆结构，有效防止套管回缩
• 良好的抗压性和柔软性
• 特种护套具有优异的阻燃性能
• 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
结构参数
|
光缆型号 （以2纤递增） |
光纤数 |
套管数 |
填充绳数 |
参考光缆重量 |
允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 静态/动态 |
|
FT-AE-OCTAZ002-006 |
2~6 |
1 |
4 |
101 |
600/1500 |
300/1000 |
10D/20D |
|
FT-AE-OCTAZ008-012 |
8~12 |
2 |
3 |
101 |
|||
|
FT-AE-OCTAZ014-018 |
14~18 |
3 |
2 |
101 |
|||
|
FT-AE-OCTAZ020-024 |
20~24 |
4 |
1 |
101 |
|||
|
FT-AE-OCTAZ026-030 |
26~30 |
5 |
0 |
101 |
|||
|
FT-AE-OCTAZ032-036 |
32~36 |
6 |
0 |
111 |
|||
|
FT-AE-OCTAZ038-048 |
38~48 |
4 |
1 |
117 |
|||
|
FT-AE-OCTAZ050-060 |
50~60 |
5 |
0 |
117 |
|||
|
FT-AE-OCTAZ062-072 |
62~72 |
6 |
0 |
144 |
|||
|
FT-AE-OCTAZ074-084 |
74~84 |
7 |
1 |
171 |
|||
|
FT-AE-OCTAZ086-096 |
86~96 |
8 |
0 |
171 |
|||
|
FT-AE-OCTAZ098-108 |
98~108 |
9 |
1 |
198 |
|||
|
FT-AE-OCTAZ110-120 |
110~120 |
10 |
0 |
198 |
|||
|
FT-AE-OCTAZ122-132 |
122~132 |
11 |
1 |
229 |
|||
|
FT-AE-OCTAZ134-144 |
134~144 |
12 |
0 |
229 |
|||
|
FT-AE-OCTAZ146-216 |
146~216 |
13~18 |
5~0 |
229 |
储存、使用温度：-40℃至+70℃。
光学特性
|
光纤类型 |
衰减 （+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@ 850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
适用：管道、架空
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
