8* 2CH DWDM Module
Description
8* 2CH DWDM Module
性能规格
|
参数/Parameters |
Specifications |
Unit |
|
|
工作波长/Operating Wavelength |
1520~1570 |
nm |
|
|
通道/Channel |
C33,C34 |
nm |
|
|
通道间隔/Channel Spacing |
100 |
GHz |
|
|
带宽（@-0.5dB）/Channel Passband(@-0.5dB bandwidth) |
DWDM |
ITU±0.11 |
nm |
|
插入损耗1/Insertion Loss1 |
IN→C33 |
≤1.5 |
dB |
|
IN→C34 |
≤1.5 |
dB |
|
|
隔离度/Isolation |
DWDM相邻/Adjacent |
>30 |
dB |
|
DWDM非相邻/Non-adjacent |
>40 |
dB |
|
|
平坦度/Ripple |
<0.5 |
dB |
|
|
偏振相关损耗/Polarization Dependent Loss |
<0.2 |
dB |
|
|
偏振模色散/Polarization Mode Dispersion |
<0.2 |
ps |
|
|
方向性/Directivity |
>50 |
dB |
|
|
回波损耗/Return Loss |
>45 |
dB |
|
|
最大光功率/Maximum Power Handing |
300 |
mW |
|
|
工作温度/Operating Temperature |
-40~+85 |
℃ |
|
|
储存温度/Storage Temperature |
-40~+85 |
℃ |
|
|
光纤类型/Fiber Type |
0.9mm loose tube,G657A1 |
||
|
光纤长度/Fiber Length |
1.0±0.05(含头) |
m |
|
|
连接头/Connector |
LC/UPC |
||
|
封装尺寸/Package size |
L98.4×W79.4×H9.5 |
mm |
|
*备注/Notes: 1. 所有插入损耗值都包括连接头的损耗值。

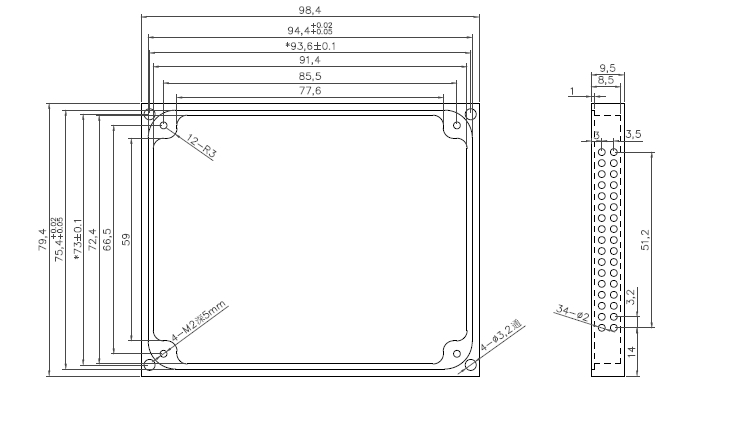

尺寸图/Internal Structure

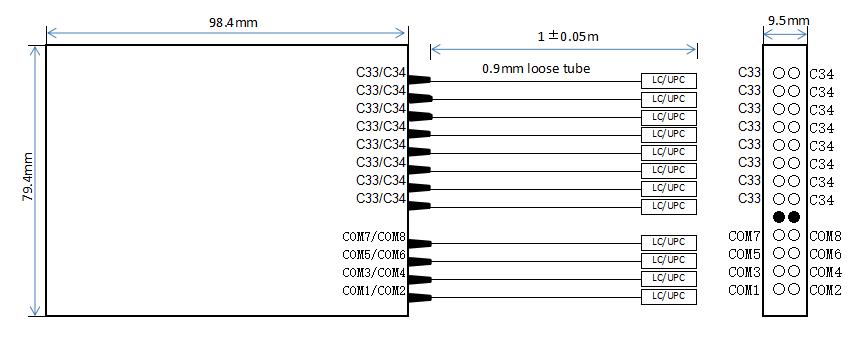

出纤图：
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-13系列，仅展示部分参数，如有需要，请您联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
