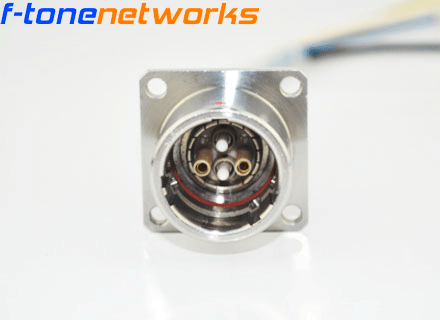

3K固定式插座
产品简介
我司专业生产高清摄像机光缆组件。连接器采用瑞士 LEMO 原装 3K.93C 连接器,复合缆采用美国BELEDN 与日本 Furukawa 生产的高清摄像机专用复合缆,价格国内最低,质量保证,交货快捷。以下是相关产品介绍:
3K.93C系列连接器在高清摄电视(HDTV)引入早期,瑞士雷莫(LEMO) 就开发了该连接器,并使之成为了高清电视的连接标准。 目前在全球应用的连接器中, 是唯一能完全匹配 SMPTE、 ARIB和 EBU标准的连接器。具有超过 2万次插拔使用的寿命,且性能优越,插入损耗仅 0.1dB。LEMO 3K。93C系列连接器被各个国内外知名的转播公司作为高清摄像系统的标准接口。
光电复合缆包含 4根 HDTV摄像机供电用的电源线(20AWG)2根信号控制线(24AWG)和 2根用于视频和音频传输的单模光纤,此种复合缆中芯贯穿一根 1.8mm高强度钢丝,整体编织网屏蔽,这种设计将保证结构的完整性,同时保持良好的绕性,从而可以延长电缆的使用寿命。此种复合缆即可以用于连接室外作业实况转播的不同摄像机,也可被用于把演播室摄像机连接的控制室的固定装置中。
产品特点
不锈钢外壳适用于各种恶劣下使用环境,可承受 20,000次插拔
连接后可承受 1.5米水深浸泡(防护等级 IP68)
光纤针芯清洁简单方便
耐高低温,工作温度范围-40℃到+80℃
可选 F2光纤插芯,在现场简单快速安装。
同时符合 SMPTE、ARIB和 EBU标准速连接的插拔自锁系统,插入损耗≤0.1dB
两路光纤,两路电源和两路信号的针芯配置
产品应用
连接示意图
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
