EDFA放大器
CFP2 EDFA模块
Description
1 产品简介
该产品为高稳定度输出EDFA。核心器件采用高的Pump激光器，采用独特的AGC(自动增益控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。专业设计的GFF（增益平坦滤波器），配合优秀的光路设计，使平坦度与噪声都得到最佳的优化。产品专为数字光纤通信远距离传输系统配合色散设备设计的光路具有：
（1）更低的噪声指数；
（2）高输出功率功放和低灵敏度的前置放大，使得色散和误码率均得到有效的控制；（3）宽输入功率范围和输出功率可调，实际工程中兼容性更强。
Figure 1-1 产品图示
2 技术指标环境
2.1性能指标
Table 2-1环境性能指标
|
参数 |
最小值 |
最大值 |
单位 |
|
工作温度 |
-5 |
+60 |
℃ |
|
存储温度 |
-40 |
+80 |
℃ |
|
存储湿度 |
10 |
85 |
% |
|
工作电压 |
3.0/4.5 |
3.5/5.5 |
V |
|
功耗 |
|
11 |
W |
Table 2-2 光性能指标
|
|
条目 |
最小值 |
典型值 |
最大值 |
单位 |
Remark |
|
1 |
光性能参数-PA |
|
||||
|
1.1 |
光波长范围 |
1529~1568 |
nm |
@96波/50GHz间隔 |
||
|
1529-1564 |
nm |
@80波/50GHz间隔 |
||||
|
1.2 |
输入光功率 |
-25 |
|
-5 |
dBm |
|
|
1.3 |
输出光功率 |
|
|
10 |
dBm |
|
|
1.4 |
增益 |
|
|
25 |
dB |
|
|
1.5 |
增益平坦度 |
|
1.0 |
1.5 |
dB |
|
|
1.6 |
输出功率稳定度 |
± 0.5 |
dB |
|
||
|
1.7 |
噪声NF@-20dBm |
|
4.5 |
5.5 |
dB |
|
|
1.8 |
泵浦泄漏 @输入/输出端口 |
|
|
-30 |
dBm |
|
|
1.9 |
隔离度 @输入/输出端口 |
30 |
|
|
dB |
|
|
1.10 |
偏振模式色散PMD |
|
|
0.5 |
ps |
|
|
1.11 |
偏振相关增益PDG |
|
|
0.4 |
dB |
|
|
1.12 |
回波损耗RL |
50 |
|
|
dB |
|
|
1.13 |
增益瞬态抑制过冲 |
-1 |
|
1 |
dB |
1ms内增益增加/下降16dB |
|
1.14 |
增益瞬态抑制时间 |
|
|
200 |
μsec |
|
|
2 |
光性能参数-BA |
|
||||
|
2.1 |
光波长范围 |
1529- 1568 |
nm |
@96波/50GHz间隔 |
||
|
1529-1564 |
nm |
@80波/50GHz间隔 |
||||
|
2.2 |
输入光功率 |
-6 |
|
+10 |
dBm |
|
|
2.3 |
输出光功率 |
|
|
24 |
dBm |
|
|
2.4 |
增益 |
|
20 |
|
dB |
|
|
2.5 |
增益平坦度 |
|
1.0 |
1.5 |
dB |
|
|
2.6 |
输出功率稳定度 |
± 0.5 |
dB |
|
||
|
2.7 |
噪声NF@0dBm |
|
4.5 |
5.5 |
dB |
|
|
2.8 |
泵浦泄漏 @输入/输出端口 |
|
|
-30 |
dBm |
|
|
2.9 |
隔离度 @输入/输出端口 |
30 |
|
|
dB |
|
|
2.10 |
偏振模式色散PMD |
|
|
0.5 |
ps |
|
|
2.11 |
偏振相关增益PDG |
|
|
0.4 |
dB |
|
|
2.12 |
回波损耗RL |
50 |
|
|
dB |
|
|
2.13 |
增益瞬态抑制过冲 |
-1 |
|
1 |
dB |
1ms内增益增加/下降16dB |
|
2.14 |
增益瞬态抑制时间 |
|
|
200 |
μsec |
|
|
2.15 |
光接口 |
|
FC/APC |
|
|
|
3 机械尺寸

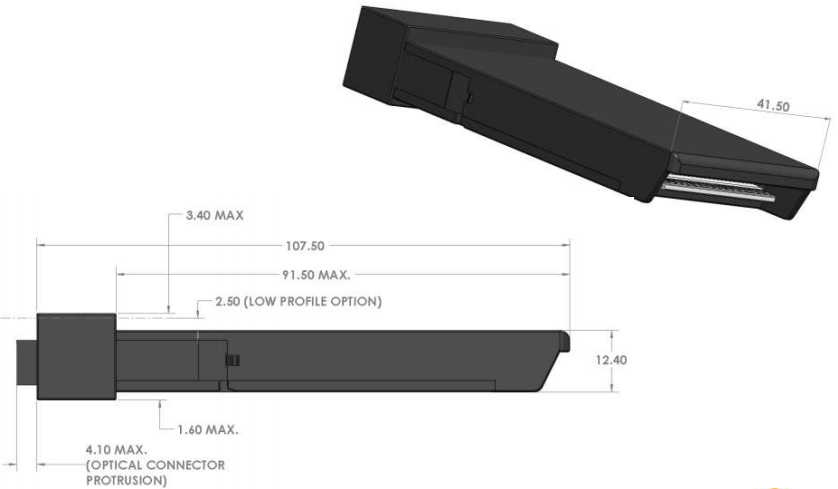

尺寸: 41.5*107.5*12.4 mm
模块的外观尺寸与CFP2 Multi-Sourcing Agreement（MSA）兼容。
4 订购信息
|
结构 |
应用类型 |
接口类型 |
|
CFP2 |
1:BA 2: PA |
5: LC/UPC 6: LC/APC |
