GYM15光缆组件
Description
GYM15光缆组件
1、型号
① 插头组件：GYM15KT1AN42-8LC-C5*8-2MIV5/1
型号说明：一端为GYM15KT1AN42插头，另一端为8只LC插头，使用φ5八芯OM3铠甲光缆，光缆总为5米，分支长度1米。
2、产品功能
该组件用于传输8路850nm或1300nm波长光信号。
3、光缆组件外形及尺寸

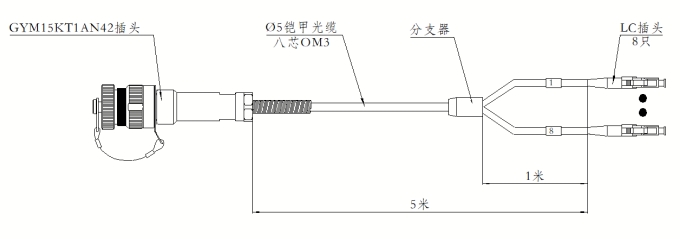

3.1 组件外形图

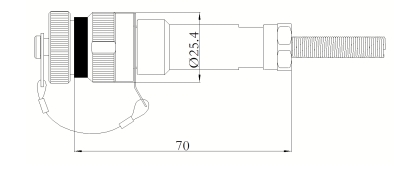

3.2插头外形图
3.3接点排列
（4）光路对应关系
|
GYM15KT1AN |
LC |
|
1-4 |
1-4 |
|
5-8空置 |
5-8空置 |
|
9-12 |
9-12 |
4、 产品性能
|
项目 |
参数 |
|
传输模式 |
多模 |
|
工作波长 |
850nm、1300nm |
|
插入损耗 |
≤0.75dB |
|
振动 |
GYM连接器:频率10～2000Hz，功率谱密度0.06g2/Hz |
|
冲击 |
GYM连接器:峰值加速度490m/s2 |
|
机械耐久性 |
≥500次 |
|
盐雾 |
500h(不锈钢) |
|
工作温度 |
-40℃～+80℃ |
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
